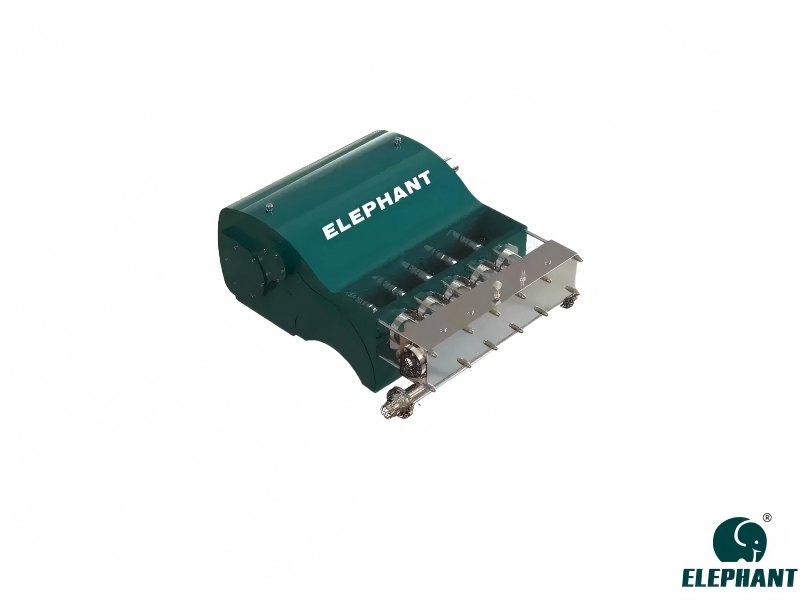

Unidad de bomba de émbolo para desfosforación de acero DS-142

La bomba DS-142 es una bomba de émbolo reciprocante triplex de simple efecto.

Modelo :
DS-142
Tipo :
Plunger Pump
Ataque :
4.0 Inches / 101.6 mm
Diámetro del cilindro :
29-114mm
Fluir :
19.7-1328.5LPM/5.2-351GPM
Presión :
4-69MPa
Puerto de embarque :
Shanghai Port, China
Garantía :
12 Months

Pregunte ahora

Detalles de producto

Presupuesto:

Estándar de diseño	API-674, Tercera edición
Configuración	Émbolo triplex horizontal
Número de émbolos	3
Servicio continuo	117 CV
Servicio intermitente	142 CV
Longitud de carrera	4,0 pulgadas / 101,6 mm
Capacidad de carga del marco	9800 libras / 4445,28 kg
Peso de la bomba (promedio)	2400 libras / 1088,64 kg
Clasificación de velocidad de servicio intermitente	425 RPM
Clasificación de velocidad de servicio continuo	350 RPM
Velocidad mínima	100 RPM
Eficiencia mecánica	90%
Sistema de lubricación	Salpicadura, Retorno de gravedad
Capacidad de aceite del cárter	9 galones / 34,07 L
Tipo de aceite lubricante	SAE30
Rango de temperatura del fluido	-20~350°F/-28~176°C
Tipo de válvula	Válvula de disco / Válvula resistente al desgaste

Datos de rendimiento (métrica):

Modelo de bomba	Émbolo Diámetro (mm)	Desplazamiento (L/REV)	Máximo Presión (MPa)	Caudal de la bomba (LPM) a velocidad de entrada (RPM)
Modelo de bomba	Émbolo Diámetro (mm)	Desplazamiento (L/REV)	Máximo Presión (MPa)	100	200	300	350	400	425
DS14209	29	0.1953	69	19.7	39.0	58.7	68,5	78.0	82,9
DS14210	32	0.2411	55	24.2	48.1	72.3	84.4	96,5	102.6
DS14212	38	0.3475	38	34.8	69,6	104.1	121,5	138,9	147,6
DS14214	44	0.4727	28	47.3	94,6	141.9	165.4	189.3	201.0
DS14216	51	0.6177	21	61,7	123.4	185,5	216.1	247.2	262,7
DS14218	57	0.7816	17	78.3	156.3	234,7	273,7	312.6	332.3
DS14220	64	0.9652	14	96,5	193.0	289,6	338.0	386.1	408.8
DS14222	70	1.1677	11	117.0	233,5	350,5	408.8	465,6	495,8
DS14224	76	1.3899	9	138,9	277,8	416.4	484,5	556.4	590,5
DS14226	83	1.6310	8	163.1	326.3	488.3	571,5	651.0	692,7
DS14228	89	1.8917	7	189.3	378,5	567.8	662.4	757.0	802.4
DS14230	95	2.1715	6	217.3	435.3	651	760,8	866.8	923,5
DS14232	102	2.4708	5	247.2	495,8	741.9	863.0	987.9	1048.4
DS14234	108	2.7892	4	279.0	556.4	836,5	976,5	1116.6	1184.7
DS14236	114	3.1272	4	312.6	624,5	938.7	1093.9	1249.1	1328.5

Actuación Datos:

Bomba Modelo	Émbolo Diámetro (en)	Desplazamiento (GAL/REV)	Máximo Presión (PSI)	Capacidad de la bomba (GPM) a velocidad de entrada (RPM)
Bomba Modelo	Émbolo Diámetro (en)	Desplazamiento (GAL/REV)	Máximo Presión (PSI)	100	200	300	350	400	425
DS14209	1.125	0,0516	10000	5.2	10.3	15.5	18.1	20.6	21.9
DS14210	1.25	0,0637	8000	6.4	12.7	19.1	22.3	25.5	27.1
DS14212	1.5	0.0918	5500	9.2	18.4	27.5	32.1	36.7	39
DS14214	1.75	0.1249	4065	12.5	25	37,5	43,7	50	53.1
DS14216	2	0.1632	3115	16.3	32.6	49	57.1	65.3	69.4
DS14218	2.25	0.2065	2460	20.7	41.3	62	72.3	82,6	87.8
DS14220	2.5	0.255	1990	25.5	51	76,5	89.3	102	108
DS14222	2,75	0.3085	1650	30.9	61,7	92,6	108	123	131
DS14224	3	0.3672	1385	36.7	73.4	110	128	147	156
DS14226	3.25	0.4309	1180	43.1	86.2	129	151	172	183
DS14228	3.5	0.4998	1015	50	100	150	175	200	212
DS14230	3,75	0.5737	885	57.4	115	172	201	229	244
DS14232	4	0.6528	775	65.3	131	196	228	261	277
DS14234	4.25	0.7369	650	73,7	147	221	258	295	313
DS14236	4.5	0.8262	570	82,6	165	248	289	330	351

Tamaños de conexión estándar:

Modelo de bomba	Succión (entrada)	Descarga (en)
DS14209-DS14218	3.0	1.5
DS14228-DS14236	4.0	2.0
DS14228-DS14236	6	3

Materiales de los cilindros de fluidos:

Materiales para cilindros de fluidos	Elenco
Acero carbono	Hierro dúctil
Acero al carbono de alta resistencia	Bronce de aluminio
Acero inoxidable 304 / 316L / 17-4PH / 2205 / 2507

*Los materiales especiales están disponibles bajo petición.

Características

El bomba desfosforadora de acero Está construido con materiales de alta resistencia, ofreciendo una resistencia superior a la corrosión para soportar entornos industriales exigentes.
Su estructura interna, diseñada con precisión, garantiza una transferencia de fluidos eficiente y estable, minimizando al mismo tiempo la pérdida de energía.
Su excelente capacidad de sellado previene eficazmente las fugas del fluido, salvaguardando la seguridad de la producción y la protección del medio ambiente.
El diseño modular del cuerpo de la bomba facilita el desmontaje y la sustitución de componentes críticos, prolongando así la vida útil del equipo.
La baja vibración durante el funcionamiento mantiene una alta precisión de trabajo, cumpliendo con los estrictos requisitos del proceso en escenarios de producción exigentes.

esquema dimensional de ingeniería

Ventajas

La bomba de desfosforación de acero está fabricada con materiales de alta resistencia, lo que ofrece una durabilidad y resistencia a la corrosión excepcionales para un funcionamiento estable a largo plazo.
El equipo presenta una estructura compacta, lo que facilita la instalación y el mantenimiento, a la vez que reduce los requisitos de espacio y la complejidad operativa durante su uso.
Su capacidad de desfosforación altamente eficiente reduce significativamente el desperdicio de recursos, ahorrando costos de producción para las empresas y mejorando los beneficios económicos.

Conclusión

Los productos de bombas reciprocantes de Elephant Machinery están diseñados de acuerdo con GB/T-9234 y otras normas nacionales pertinentes, así como con normas internacionales como API 674 Tercera Edición e ISO 13710. Pueden cumplir con los requisitos de caudal y presión de diversos sectores de aplicación.
