Sistema de control BOP DS-25 con base de bomba de émbolo

El DS25 Horizontal Triple Alternativo de simple efecto Bomba de émbolo Skid es una unidad de potencia hidráulica especialmente diseñada para la consola de control remoto de preventores de reventones (BOP). Adopta una estructura recíproca triplex horizontal de simple efecto, que se caracteriza por su diseño compacto, salida estable y alta fiabilidad. La unidad de bombeo tiene una potencia en el eje de entrada de 16,5 kW, una carrera de 60 mm, un diámetro de émbolo de 25 mm y una velocidad de bombeo de 500 min⁻¹. El caudal de descarga teórico es de 41 L/min y la presión de descarga nominal es ajustable en el rango de 0 a 21 MPa, cumpliendo así los requisitos de alimentación eléctrica para el fluido hidráulico en las consolas de control remoto de los preventores de reventones (BOP).

La unidad de bombeo viene equipada de serie con el motor de frecuencia industrial antideflagrante YBX3-180M-4-18.5kW, que cuenta con una clasificación antideflagrante Ex db IIB T4 Gb, un grado de protección IP55, una clase de aislamiento F y una clase de aumento de temperatura B, lo que la hace adecuada para entornos operativos con estrictos requisitos antideflagrantes, como los yacimientos de petróleo y gas. El sistema de transmisión utiliza un motor que acciona el cuerpo de la bomba mediante una caja de engranajes, lo que ofrece una estructura sencilla y un mantenimiento fácil. Se instala una válvula de seguridad en la salida de la bomba y, opcionalmente, se puede configurar un acumulador para estabilizar la presión del sistema y absorber las pulsaciones. Los diámetros de las entradas y salidas se pueden personalizar según el colector de la instalación del cliente, lo que proporciona una gran adaptabilidad.

Parámetros y especificaciones técnicas

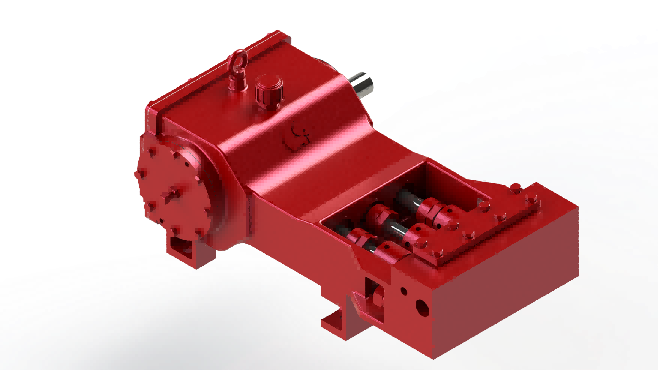

Dibujo de referencia de la bomba sin componentes

Características

El patín de la bomba está equipado de serie con el motor de frecuencia industrial antiexplosivo YBX3-180M-4-18.5kW, que cuenta con una clasificación antiexplosiva Ex db IIB T4 Gb, grado de protección IP55, aislamiento de clase F y aumento de temperatura de clase B. Esto lo hace adecuado para entornos operativos con estrictos requisitos antiexplosivos, como petróleo y gas emplazamientos de pozos.

El sistema de transmisión utiliza un motor que acciona el cuerpo de la bomba mediante una caja de engranajes, lo que ofrece una estructura sencilla y un mantenimiento fácil. Se instala una válvula de seguridad en la salida de la bomba y, opcionalmente, se puede configurar un acumulador para estabilizar la presión del sistema y absorber las pulsaciones. Los diámetros de las entradas y salidas se pueden personalizar según el colector instalado en las instalaciones del cliente, lo que proporciona una gran adaptabilidad.

Función

• Este patín de bomba es una unidad de potencia central para el suministro de fluidos a alta presión, que sirve para aplicaciones tales como:extracción de petróleo y gas, operaciones de fracturación, y inyección de agua a alta presiónSu función principal es presurizar fluidos de baja presión y gran caudal hasta alcanzar la presión de operación requerida para el trabajo, proporcionando una fuente de energía para las operaciones en el fondo del pozo.
• Durante las operaciones de fracturación, permite inyectar con precisión el fluido de fracturación para estimular el yacimiento y aumentar la productividad. En el desarrollo mediante inyección de agua, la inyección de agua a alta presión ayuda a mantener la energía de la formación y a mejorar la recuperación de petróleo.
• El equipo adopta unémbolo triplex Estructura de movimiento alternativo que garantiza un flujo continuo y estable. Opcionalmente, se puede configurar un acumulador para suprimir las fluctuaciones de presión, asegurando así la seguridad y estabilidad operativa. Está equipado con un motor antideflagrante que permite un funcionamiento seguro en pozos con gases inflamables, cumpliendo con los requisitos de seguridad contra explosiones.
• El diseño montado sobre patines simplifica la instalación. La base integra Puntos de elevación y conexiones de colectores, lo que permite Posicionamiento y conexión rápidos, por lo tanto acortar los ciclos de preparación y reducir la intensidad de la construcciónLa unidad completa se suministra con piezas de desgaste y herramientas especiales, facilitando mantenimiento autónomo en zonas remotas, minimizando los riesgos de tiempo de inactividad y garantizando operaciones continuas.

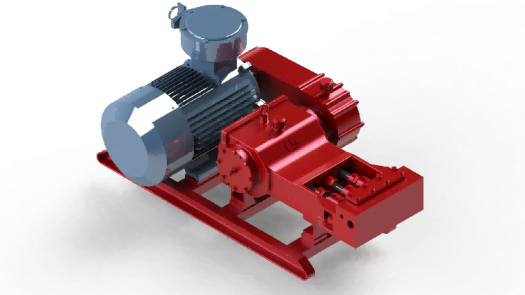

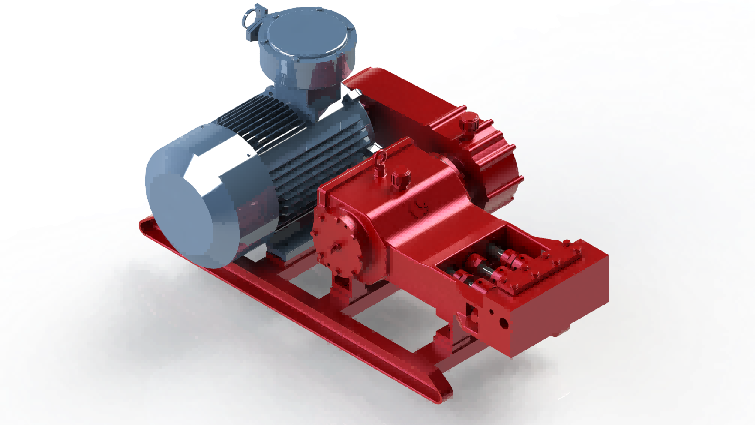

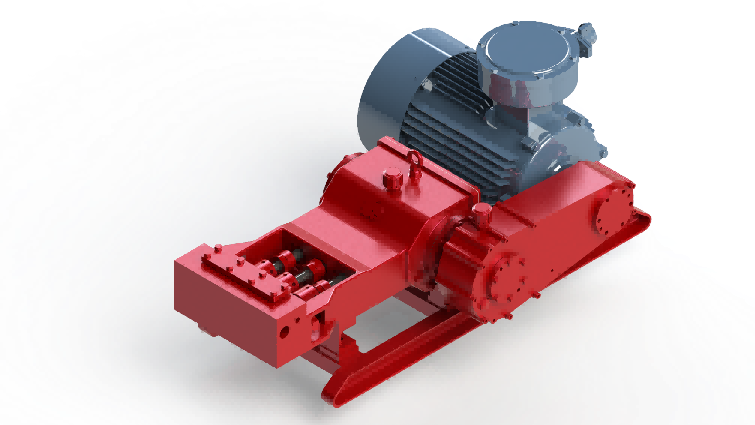

Dibujo de referencia de la plataforma de la bomba
