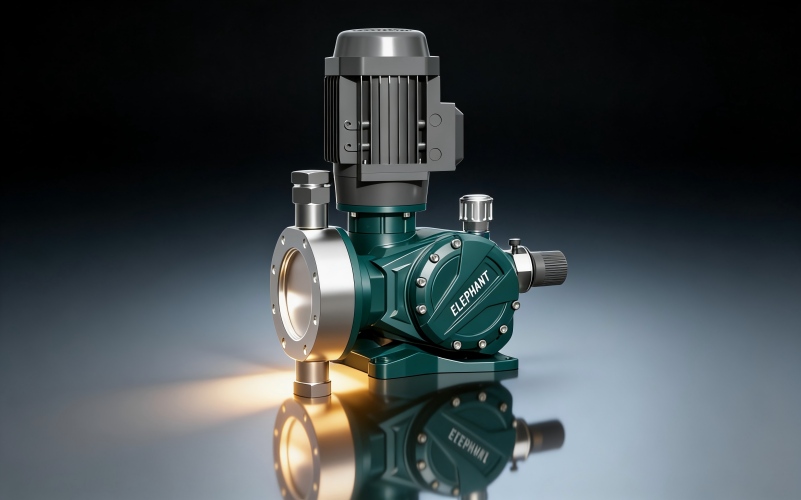

Bomba dosificadora de diafragma mecánica DGJY1

Principio de funcionamiento

El motor eléctrico Proporciona potencia estable, que se reduce en velocidad y se aumenta en par mediante un par de engranajes helicoidales. El movimiento de rotación se convierte luego con precisión en movimiento lineal. recíproco movimiento de la varilla de empuje a través de un mecanismo excéntrico, impulsando el mecanismo mecánico diafragma Para lograr una deformación elástica periódica, durante la contracción, la cámara de trabajo genera presión negativa, atrayendo el fluido. Durante la expansión, se genera presión positiva, expulsando el fluido. A lo largo de todo el proceso, el flujo se mantiene estable y controlable, lo que permite una dosificación y transferencia de alta precisión.

Especificaciones técnicas

Rango de caudal de la bomba individual: ≤2800 L/h

Rango de presión: ≤1,2 MPa

• Para el transporte de productos químicos altamente corrosivos, tóxicos u otros productos químicos peligrosos, se puede seleccionar una configuración de extremo de fluido con diafragmas dobles y un dispositivo de alarma de rotura de diafragma para prevenir accidentes causados ​​por fallas en el diafragma.
• Si no se integra ningún dispositivo de seguridad, se puede instalar una válvula de seguridad en la tubería de descarga de la bomba.
• Materiales disponibles para el cabezal de la bomba: PVC, PVDF, SS304, SS316 y otros materiales de aleación.

Ventajas y aspectos más destacados

• Totalmente sellado, cero fugas.
  El sello estático de diafragma aísla el interior del exterior, lo que garantiza un funcionamiento sin fugas ni contaminación, una mayor resistencia a la corrosión y es ideal para fluidos complejos.

• Estructura estable, bajo mantenimiento.
  La varilla de empuje acciona directamente el diafragma, minimizando las tasas de fallos. Solo se requieren inspecciones rutinarias y la sustitución de piezas de desgaste: una excelente relación coste-beneficio.

• Diafragma duradero, larga vida útil
  El diafragma compuesto con placa de soporte resiste el desgaste y el envejecimiento, logrando una vida útil de más de 8.000 horas, lo que reduce el tiempo de inactividad.

• Flujo ajustable con precisión
  El mando de alta precisión permite un ajuste continuo del 0 al 100 % con una exactitud de ±1 %. Se puede ajustar tanto durante el arranque como durante el funcionamiento.

Solicitud

Ampliamente utilizada en industrias como el procesamiento químico, la protección del medio ambiente, la alimentación, la industria farmacéutica, el tratamiento de aguas residuales, el suministro de agua municipal y los nuevos materiales, la bomba ofrece un rendimiento fiable y es capaz de dosificar una variedad de agentes químicos, entre los que se incluyen: coagulantes, bactericidas, desinfectantes, polímeros, suavizantes, agentes de control de ácido y pH, inhibidores de corrosión, captadores de oxígeno, auxiliares de procesamiento y más.

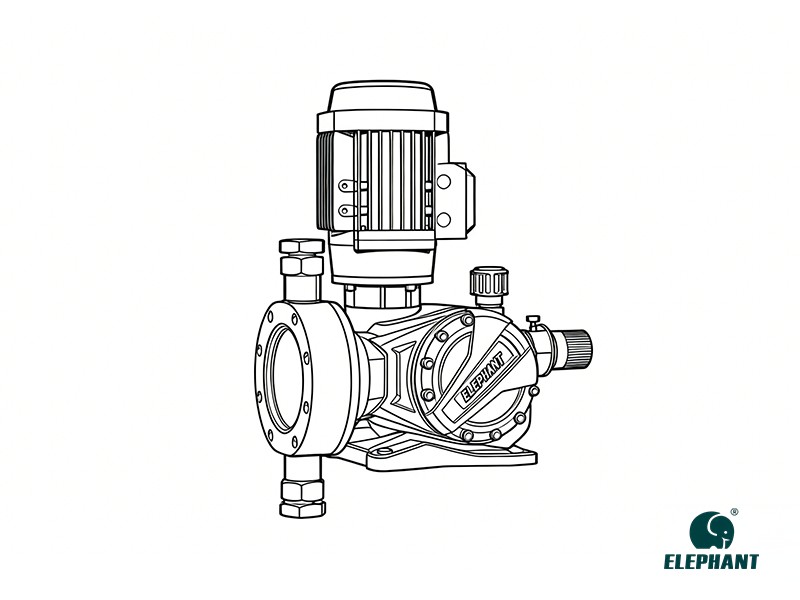

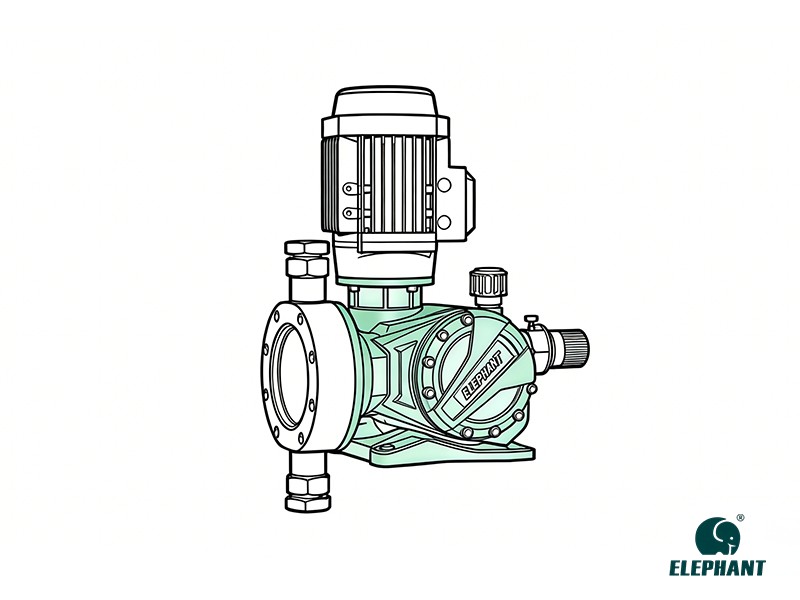

Representación del producto

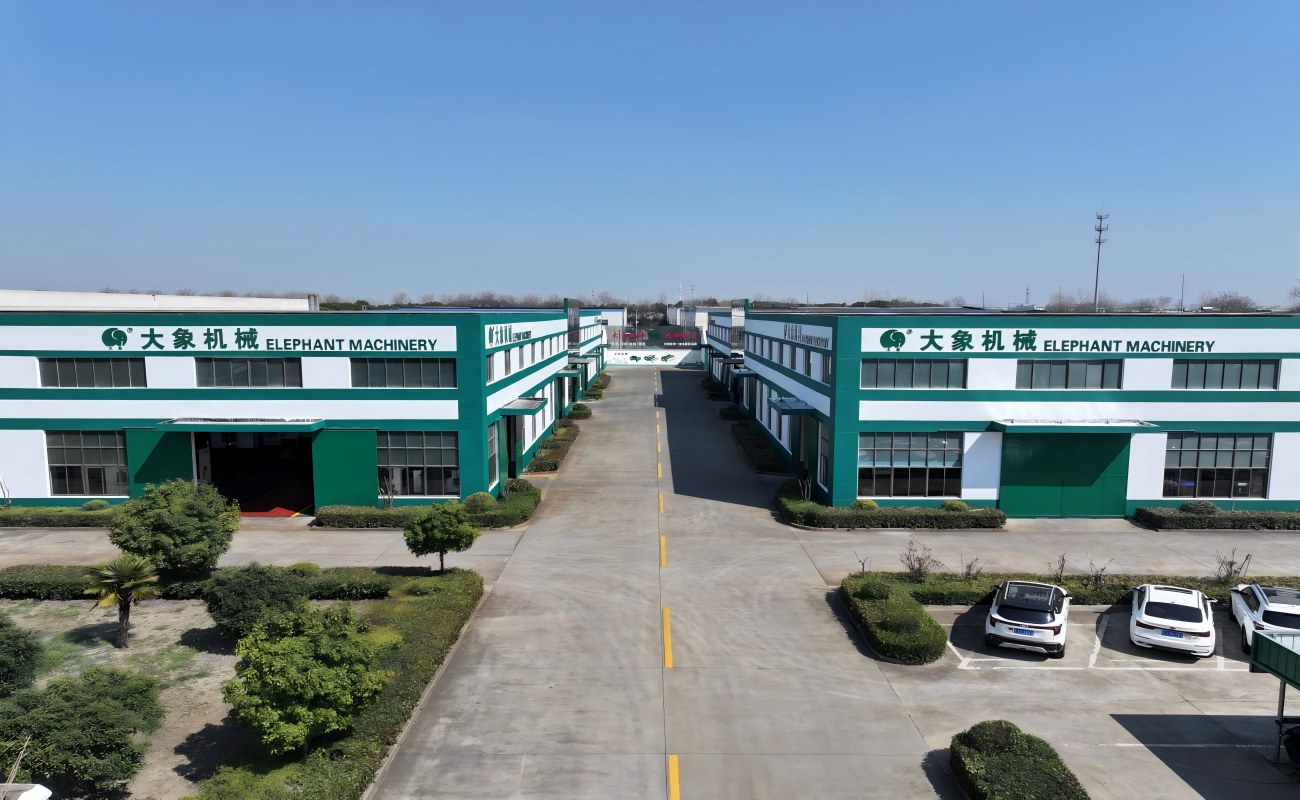

Perfil de la empresa

Los productos de Elephant Machinery se componen principalmente de tres series: bombas de émbolo, bombas de pistón, y bombas de diafragmaLas bombas de émbolo y de pistón ofrecen diversas opciones de alimentación, incluyendo motores hidráulicos, eléctricos y diésel. Las bombas de diafragma están disponibles con accionamiento hidráulico y eléctrico. Gracias a la adopción de nuevas tecnologías, materiales y procesos, junto con equipos de mecanizado y ensayo avanzados, nuestros productos presentan una estructura compacta, peso ligero, tamaño reducido, diseño atractivo, rendimiento estable, larga vida útil de las piezas de desgaste y fácil instalación y mantenimiento.

Elephant Machinery se adhiere a la filosofía de "Supremacía del Producto", comprometida a brindar a los clientes de diversas industrias productos convenientes, confiables, eficientes e inteligentes. bomba de vaivén Productos y soluciones integrales. Hemos obtenido un alto reconocimiento de numerosas empresas de renombre tanto a nivel nacional como internacional.
