Construcción básica de bombas de inyección reciprocantes

El movimiento reciprocante bomba de inyecciónEs una bomba de desplazamiento positivo que se basa en el movimiento alternativo de un pistón o émbolo dentro del cilindro de la bomba para el suministro de fluido. Su estructura fundamental consta principalmente de tres componentes principales: el mecanismo de transmisión de potencia, el extremo hidráulico y el sistema auxiliar.

1. Extremo de potencia

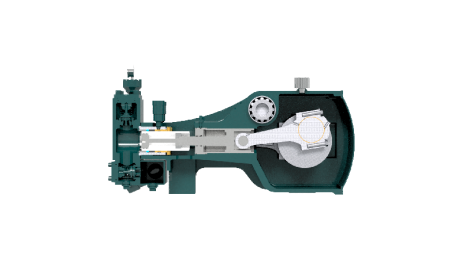

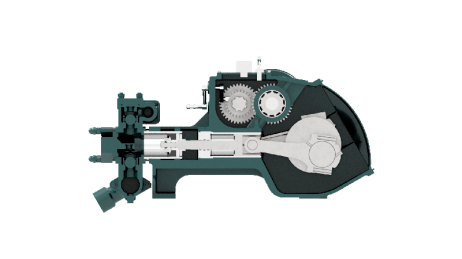

La bomba de inyección reciprocante es el componente principal que transmite la potencia y logra la conversión de movimiento. Consta principalmente de un motor primario, un reductor, un mecanismo de biela-cigüeñal y un conjunto de cruceta. El motor primario suele ser un motor eléctrico o diésel, que proporciona la fuerza motriz inicial para el funcionamiento de la bomba. El reductor de engranajes, adaptado a las condiciones reales de funcionamiento, desacelera la salida rotacional a alta velocidad del motor primario antes de transmitirla al mecanismo de biela-cigüeñal. Este mecanismo es el componente crítico del extremo de potencia, ya que convierte el movimiento rotacional en oscilación reciprocante de la biela. El conjunto de cruceta transforma esta oscilación en movimiento reciprocante lineal de la corredera de la cruceta dentro de sus rieles guía. Al conectarse al pistón del extremo hidráulico, impulsa el movimiento reciprocante del pistón para completar el proceso de succión y descarga del fluido.

2. Extremo hidráulico

Las bombas de inyección reciprocantes entran en contacto directo con el líquido transportado y realizan las operaciones de succión y descarga. Constan principalmente de un cilindro de bomba, un émbolo/pistón, una válvula de succión y una válvula de descarga. El cilindro de bomba actúa como canal de transporte del líquido, con paredes internas mecanizadas con precisión para garantizar un sellado uniforme durante el movimiento reciprocante del émbolo/pistón. El émbolo/pistón, fabricado con materiales de alta resistencia, resistentes al desgaste y a la corrosión, realiza un movimiento reciprocante lineal periódico dentro del cilindro de bomba, impulsado por el conjunto de cruceta. Las válvulas de succión y descarga garantizan un flujo de fluido unidireccional, generalmente empleando configuraciones de válvula de bola o de disco. El rendimiento del sellado entre el asiento y el obús de la válvula incide directamente en la eficiencia volumétrica de la bomba.

3. Sistemas auxiliares

Estos sistemas son esenciales para garantizar el funcionamiento seguro y estable de las bombas de inyección reciprocantes. Incluyen lubricación, refrigeración, sellado, válvulas de seguridad y de alivio, monitoreo de instrumentación y otros sistemas.

4. Tipo

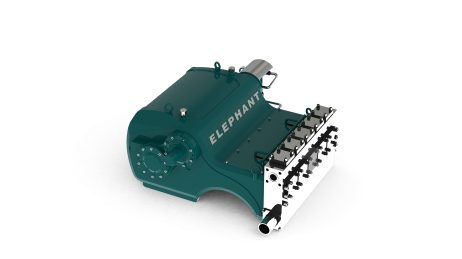

•Bomba de émbolo

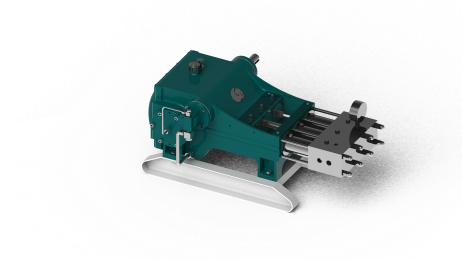

•Bomba de pistón

Las bombas de inyección alternativas se pueden clasificar además en bombas alternativas eléctricasy bombas alternativas de motor diéselSean cuales sean sus requisitos, Elephant Machinery puede integrarlos en el diseño para ofrecer un producto a medida. bomba reciprocante ¡Solución para ti!
